LD多驱动逆推式垃圾焚烧炉

信息来源：“一带一路”生态产业合作工作委员会

申报单位

绿色动力环保集团股份有限公司是北京市国有资产经营有限责任公司控股的专门从事循环经济、可再生能源产业的上市企业集团，是中国垃圾焚烧发电行业首家 A+H 股上市企业，总资产超 220 亿元。业务涉及垃圾处理项目的投资建设、运营管理、技术研发，核心配套设备的供应，以及顾问咨询等专业化服务，为城市垃圾处理提供整体解决方案。绿色动力是国家级高新技术企业，已获得“中国环保骨干企业、垃圾处理行业十大标志品牌企业、中国固废十大影响力企业、中国垃圾焚烧发电产业领军企业”等国家级荣誉，同时下属项目公司荣获了“鲁班奖、国家优质工程奖、中国电力行业优质工程奖、国家 AAA 级生活垃圾焚烧厂、国家 AAA 级旅游景区”等众多荣誉称号；是国家多项行业标准的参与制定单位。绿色动力集团是城市环境综合治理产业的先行者，目前在全国拥有七十余个垃圾处理项目，项目数量和处理规模在国内同行业位居前列。集团自主研发并获得发明专利授权的“LD多驱动逆推式炉排炉垃圾焚烧技术”等垃圾处理技术是国家住建部推荐使用的行业核心技术，获得多项环境技术奖项和80多项专利授权。

适用范围

绿色动力多驱动垃圾焚烧炉适用于成分复杂、水分高、低热值的城市生活垃圾以及一些工业固废（如污泥、造纸废料、橡胶塑料等）的焚烧处理，实现垃圾减量化、无害化和资源化处理。

技术原理

绿色动力多驱动焚烧炉采用标准化和模块化设计，并采用三维化和CFD计算机模拟等先进设计方法，具有整体结构紧凑、燃烧充分、负荷适应范围较大、投资成本较低和安装维护方便等特点，在国内外同类产品中处于领先地位。主要技术项目如下：
1、给料器为多列设计，采用耐腐蚀不锈钢材料制造，每列给料器可单独使用，也可多列同时使用，并且给料器上安装专门设计的布料板，能有效控制垃圾落料量，使垃圾稳定燃烧。
2、炉排采用逆推式多列组合设计，借鉴先进逆推炉排技术的基础上，结合垃圾的特点和绿色动力十多年的垃圾焚烧运营经验，以及针对目前焚烧炉在运行中普遍存在的问题（如炉排卡涩、漏灰漏风、炉膛结焦严重和垃圾燃烧不充分等缺点）进行优化设计，在燃烧性能指标、设备耐用性、环保排放指标和设备维护等各方面有显著提升。
3、风室采用独立布风和高风助设计，针对垃圾干燥、燃烧、燃烬的不同状态设计不同的5个分风室，每个分室设有独立调节风门，可线性调节各风室的进风量，高风阻设计具备较强穿透垃圾料层的能力，保证火床分布合理，燃烧稳定充分，并具备一定的垃圾料层自调节功能。
4、炉排片铸件采用耐磨、耐腐蚀高铬合金材料，消失模精密铸造工艺，精度高、使用寿命长，且设计独特的文丘里式出风口，利于提高一次风的穿透力；优化炉排片种类，维护更便捷。
5、采用CFD流体动力学设计优化炉膛结构和燃烧工况，保证炉膛烟气温度850℃以上停留时间不少于2秒，具有垃圾充分燃烧、炉渣热灼减率低、炉膛结焦少和烟气有害物排放较低等特点。
6、采用垃圾焚烧数智化和绿色动力独创的二噁英在线预警控制技术相结合，具有良好设备保护及故障诊断功能，使垃圾燃烧更加充分和稳定，具有垃圾焚烧自学习、自适应和自调节功能；并可监测二噁英产生趋势，通过智能控制实现二噁英排放浓度满足国家最新标准。

工艺流程及说明

垃圾在垃圾库内经过充分发酵，由抓斗抓起投到料斗里，再通过溜槽滑到给料平台上，给料小车把给料平台上的垃圾连续不断且均匀地推到炉排上，炉排在油缸的驱动下不停地作逆推往复运动，垃圾在炉排上翻转、搅拌、并缓慢往下移动进行干燥、燃烧和燃烬，燃烬后的炉渣随着滚筒转动翻落到出渣机上，再由出渣机推到渣池里。

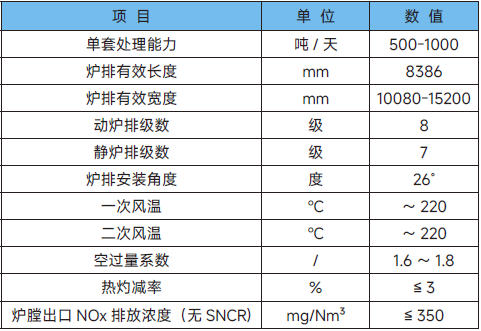

主要技术参数

经济指标

多驱动逆推式垃圾焚烧炉设备下面从工程建设及运行两个方面对本项目产生的经济效益进行分析总结。
（1）工程建设产生的经济效益

（2）运行产生的经济效益
绿色动力平阳和永嘉项目都在温州市，垃圾质量差不多（2020年吨垃圾发电量基本一致），投产日期均为2021年4月，但平阳二期平均入厂吨垃圾上网电量高于永嘉二期81kwh，平阳二期与永嘉二期比一个月电费收入增加约63万元，经济效益非常显著。

工程示范及应用情况

绿色动力焚烧炉单套处理规模从150~1000吨/日，满足城镇各种垃圾实现减量化、无害化和资源化处理需求。2008年起已在常州、海宁、平阳、丰城、武汉和章丘等近30个垃圾焚烧项目安装和投入运行。

推广前景

运营项目垃圾焚烧设备运行安全可靠、燃烧效率高、有害物质排放较低，各项性能指标符合设计要求，具有明显的经济效益和社会效益。

获奖情况

（1）“一种二噁英在线预警和控制系统的多驱动逆推式垃圾焚烧炉”获得2019年中国环境保护产业协会获环境技术进步奖二等奖；
（2）“LD多驱动逆推式垃圾焚烧炉”获得2022年中国城市环境卫生协会获科技进步奖一等奖；
（3）“垃圾焚烧二噁英在线预警和控制技术”获得2022年中国城市环境卫生协会科技应用二等奖；
（4）“生活垃圾焚烧数字化智慧化技术与应用”获得2024年中国城市环境卫生协会科技进步一等奖。
