印染废气余热回收及深度治理成套智能化装备

信息来源：“一带一路”生态产业合作工作委员会

申报单位

公司2018年成立，为苏州盛泽科创园重点引进企业，深耕印染行业废气深度治理领域，在全国多地建立了标杆工程项目，解决多项行业难题。目前拥有中美等国发明专利20余项，参与制定国家标准2项，行业标准1项等。建立了废气治理相关工程技术研发中心和研发实验室。为国家级高新技术企业，江苏省专精特新中小企业，苏州市和吴江区两级科技领军人才企业等，公司积极推进“敬天爱人”企业文化及品牌战略，是具有核心竞争力的专精特新企业。

适用范围

本装备针对印染行业的高温、高湿、高黏附性，含毛絮、油烟、颗粒物、少量低浓度有机挥发物和恶臭的后整理废气，治理设备易堵塞、维护麻烦、易燃甚至爆炸的综合复杂工况开发应用。
同时适用于新的应用领域和场景，逐步推广到排放废气有类似工况的皮革、橡塑、造粒、化纤、导带、海工吊装带、石化轮胎用制剂、复合板新材料等含油烟、颗粒物、粘附物的行业及领域。

技术原理

1.基于涡流多级自动拦截与复合脉冲静电吸附技术的毛絮油污粘附治理技术
印染行业排气量最大的定形机产生的废气中存在多种粒径大小的污染物：毛絮、油烟及颗粒物等；本课题基于涡流场离心力分级原理以及高电压放电电离产生电荷捕捉吸附机理，搭建涡流拦截及复合脉冲蜂窝静电吸附联合处理装备，实现高效的毛絮、油污及颗粒物分层去除。提高超细颗粒物捕集效果，突破工业废气吸附技术的效率瓶颈，形成多级物理拦截的全链条治理闭环。
2.基于微气泡及电活性离子原理的氧化除味除臭技术
针对印染行业含有少量低浓度有机挥发物和恶臭的后整理废气工况，并且印染企业周边居民异味恶臭投诉逐年上升，对行业发展产生较大困扰的前提，本研究开发基于微气泡和电活性离子原理的组合氧化除味除臭工艺及设备，通过高效氧化分解异味恶臭，实现异味恶臭污染物的深度去除，使有毒有害气体达到低毒甚至无毒化排放，为印染行业的综合复杂废气的异味恶臭治理提供高效切实解决方案。
3.高温废气降温余热梯级回收利用技术
针对印染行业高温废气治理过程首先需要进行降温，应考虑余热的充分回收利用。本课题通过能量守恒原理，建立整个循环系统的模型，构建气-水、气-气、气-液混相换热的余热梯级回收利用工艺技术，设计三级高温废气余热回收利用工艺：沿废气流通方向依次设置高温气气换热、中温气水换热、低温并列式气液混向换热单元，实现废气余热的梯次最大化回收利用，使高温废气逐步转化为常温废气进行处理。

工艺流程及说明

印染高温废气→余热梯级回收利用→涡流微气泡多级自动拦截清洗→蜂窝静电吸附→电活性离子除臭→（消白）→洁净排放。
印染废气进来，首先经余热梯级回收利用设备进行降温换热，回收热风-热水到生产工艺使用，配合自动化涡流微气泡多级自动拦截清洗，去除毛絮、大颗粒和少量挥发物；经前处理的废气进入蜂窝静电吸附去除油烟和颗粒物；负压吸入电活性离子进行除臭；有消白需求的客户可以经过升温消白装置，最后经负压风机洁净排放。

主要技术参数

经成套装备处理排放废气的主要性能技术参数如下：
1.颗粒物排放浓度≤5mg/m3；
2.油烟排放浓度≤5mg/m3；
3.有机挥发物排放浓度≤10mg/m3；
4.臭气排放浓度≤200(无量纲)。

经济指标

采用此先进的治理工艺技术和设备，解决了管道和治理设备毛絮油污粘附问题，即解决了粘附物引起的堵塞甚至起火的安全问题。替代了传统过滤网、翅片换热器，大幅度降低运行阻力。同时解决印染企业周边居民异味恶臭投诉停产的问题。
一拖二治理设备年节电约20万度；
生产设备定形机排风机年节电约5万度；
余热梯级回收利用，生产设备定形机天然气或蒸汽用量年节约5-9%。

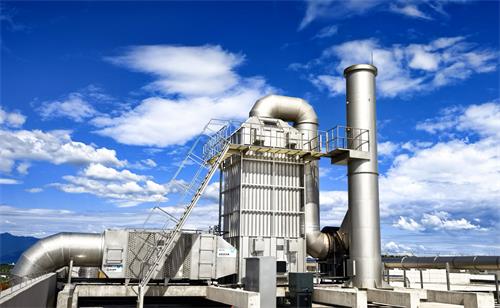

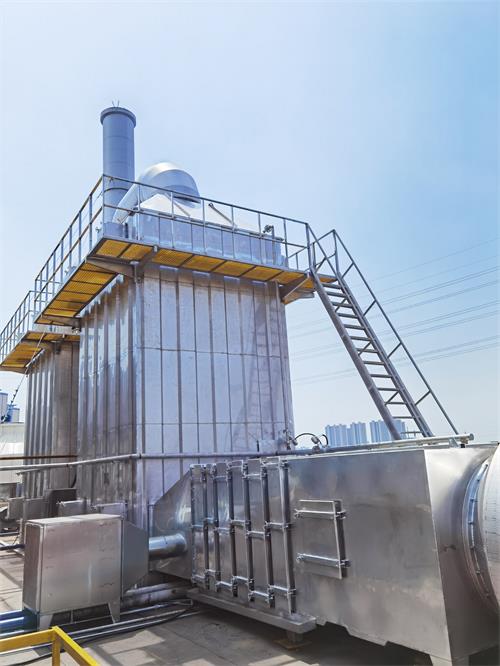

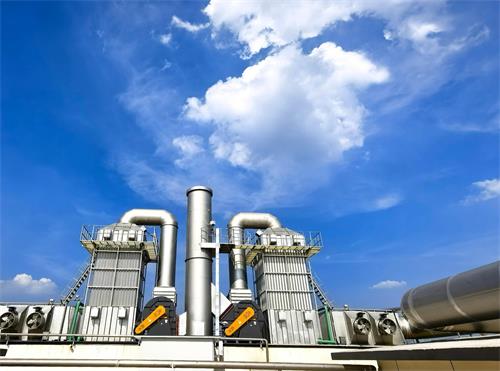

工程示范及应用情况

1.江门市百晖纺织有限公司，广东江门，2024年，处理三台印染定形机产生的废气，年处理废气量约6亿m3，年回收热水约15万m3；解决周边居民异味投诉难题。

2.吴江云圣染织有限公司，江苏苏州，2024年，处理八台印染定形机产生的废气，年处理废气量约13亿m3，年节电约23万度；新工厂示范项目。

3.江苏环保产业技术研究院股份公司，江苏南京，2024年，南化公司大气污染防治提标改造项目，橡化部废气收集与治理系统，年处理废气量约2亿m3。

推广前景

该技术产品在全国多地建立了标杆工程示范项目，解决印染行业废气治理的粘附堵塞、起火爆炸、异味投诉等多项企业及行业难题。
同时逐步推广应用到了排放废气有类似工况的皮革、橡塑、造粒、化纤、导带、海工吊装带、石化轮胎用制剂、复合板新材料等含油烟、颗粒物、粘附物的行业及领域。
中国纺织工业联合会科技成果鉴定结论“项目产品经用户使用，性能稳定，取得了良好的经济效益和显著的社会效益，具有广阔的应用前景”。

获奖情况

1.高新技术企业，证书编号：GR202332010328。
2.江苏省专精特新中小企业,证书编号：20232113。
3.“大气污染物深度治理装备的开发及应用”，苏州市2020年度第十批科技发展计划（创新创业领军人才）项目，项目编号：ZXL2020055。
4.“大气污染物深度治理工艺和设备的解决方案及应用”，2018年吴江区第十九批科技领军人才重点项目。
5.“印染废气余热回收及治理成套装备”列入《“纺织之光”2024年度纺织行业专精特新新技术、新产品推介合作项目目录》，编号：XCP24079。
6.“印染废气余热回收及深度治理成套装备”列入第十五批《中国印染行业节能减排先进技术推荐目录》，编号：2021-15-H-02。
7.“印染废气电活性粒子除臭设备”列入第十六批《中国印染行业节能减排先进技术推荐目录》,编号：2023-16-H-10。
8.发明专利举例：
废气净化装置及智能化印染废气余热利用和深度治理设备:CN202311200643.6,2023-09-18。
