SF6替代技术的环保开关设备

信息来源：“一带一路”生态产业合作工作委员会

单位简介

沈阳华德海泰电器有限公司成立于2008年，位于国家级高新区沈阳市经济技术开发区。公司专注于绿色环保开关产品（C-GIS）的研发和生产，目前已发展成为国内技术最先进、产品型号最全的绿色开关设备企业。公司拥有145KV及以下5个电压等级10多个系列超30多种产品系列，以及开关设备核心元器件等产品，能够为电力设备用户提供全套绿色开关设备解决方案。

技术原理

1、采用真空开断技术的真空灭弧室替代SF6灭弧和开断，完全无温室气体SF6的使用和排放，无毒害气体产生。
2、采用洁净干燥空气或氮气替代SF6气体作为绝缘介质，完全无温室气体SF6的使用和排放。
3、产品具有小型化、环保减排、不受外在环境影响、免维护等特点。

适用范围

适用于电网、石油化工、制造业等中的变电站，用于电力开断。

工艺流程及说明

产品将真空灭弧室、母线、三工位开关等核心元器件封闭在不锈钢箱体内组成断路器核心单元，将避雷器、电流互感器、电压互感器、以及二次元器件等放置在柜体上组成实现电力开断和操作控制的开关成套设备。

主要技术参数

额定电压12KV-72.5KV，额定电流630A-4000A,开断电流20KA-40KA)。

经济指标

环保开关设备在中国的市场潜力达到2000亿元，全球超过10000亿元。环保开关的应用在中国减排潜力达到1亿吨二氧化碳当量，在全球的减排潜力超过5亿吨二氧化碳当量。

工程示范及应用情况

1、辽宁西北供水有限责任公司于2020年采购沈阳华德海泰电器有限公司户外环保HG6-72.5KV H-GIS产品15套，项目周期总减排量为32880吨CO2当量。
2、北京冬奥会的张家口绿色电采暖项目于2019采购沈阳华德海泰电器有限公司环保HG3-40.5产品62套，项目周期总减排量为5912吨CO2当量。
3、国网青海电力公司于2016年就西宁祁家城项目采购沈阳华德海泰电器有限公司环保HG4-12产品44套，项目周期总减排量为2412吨CO2当量。

推广前景

环保开关设备广泛应用与电力系统中，是电力传输不可缺少的关键设备，产品具有小型化、长寿命、免维护、智能化特点，特别适用于寸土寸金的城市、沿海、高原、沙尘等环境。产品环保减排效果显著，有利于全球减排目标的实现，具有广阔的市场前景。

获奖情况

1、中国第一个英国标准协会颁发的产品碳足迹认证；
2、行业第一个获得联合国气候变化框架公约CDM方法学；
3、辽宁省科技进步奖；
4、发明专利20多项、实用新型专利100多项。

其他说明

沈阳华德海泰电器有限公司从2006年开始研发SF6替代技术的环保开关，并于2009年研发出全球电力设备行业最高电压等级的环保开关设备72.5kV C-GIS产品，自2010年挂网运行至今，安全可靠。目前公司已拥有12KV、24KV、40.5KV、72.5KV电压等级，电流从630A到4000A的全系列环保产品30多种型号规格，实现配网环保产品全覆盖，为行业最全型号产品企业，并即将完成145KV环保开关设备的研发。公司目前在国际行业中处于领头羊地位和很强的竞争优势，主要体现在：

1、公司是我国最早研发生产环保开关设备的企业，具有先发优势。
早在2006年，公司就开始布局研发环保开关设备，并于2009年在行业内率先研发成功72.5KV环保开关设备，并通过国家型式试验，2010年挂网运行。
2、公司多个产品国际国内首创，拥有多项发明专利
2009年，国际首创72.5KV绿色C-GIS研发成功；
2011年，国际首创40.5KV绿色C-GIS挂网运行；
2014年，国际首创72.5KV绿色户外H-GIS研发成功；
2019年，国际首创24KV绿色C-GIS研发成功；

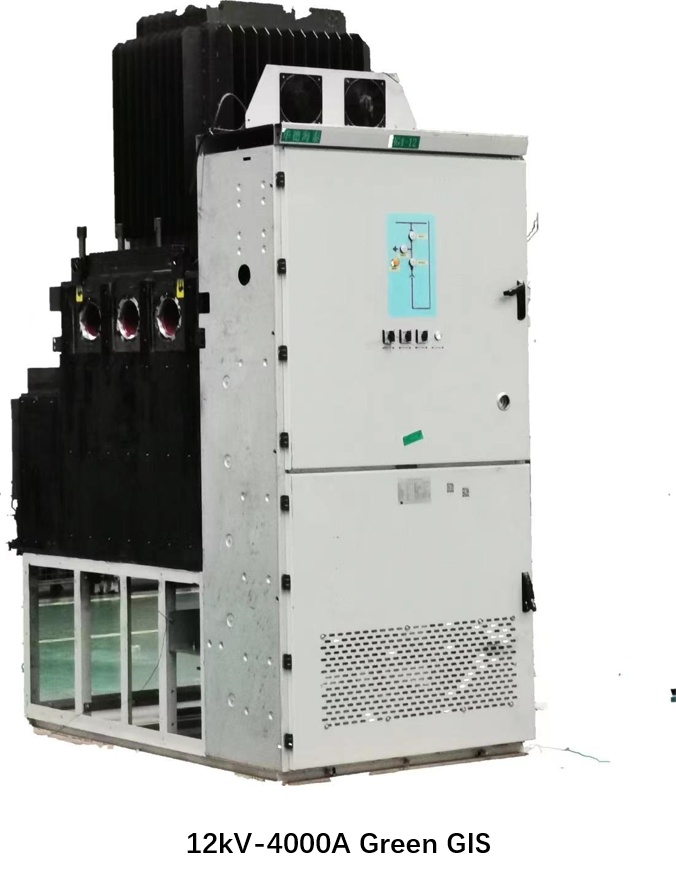

2021年，国际首创12KV4000A绿色C-GIS研发成功；
3、公司拥有行业最全型号环保产品
拥有行业最全型号环保开关设备，涵盖12KV、24KV、40.5KV、72.5KV等四个电压等级，10多个系列，超30余种规格型号产品，为用户提供完全的中压环保开关设备解决方案。
4、公司为行业低碳引领者
公司在2010年发起了中国第一个产品碳足迹认证，并由英国标准协会（BSI）颁发碳足迹证书。
公司在2014年开发了电器工业行业首个国家发改委减排方法学（CM-096）。
公司在2017年开发了我国首个联合国气候变化框架公约CDM减排方法学（AM0119）。
